琉璃瓦壓型壓瓦機工作原理

 壓瓦機工作原理

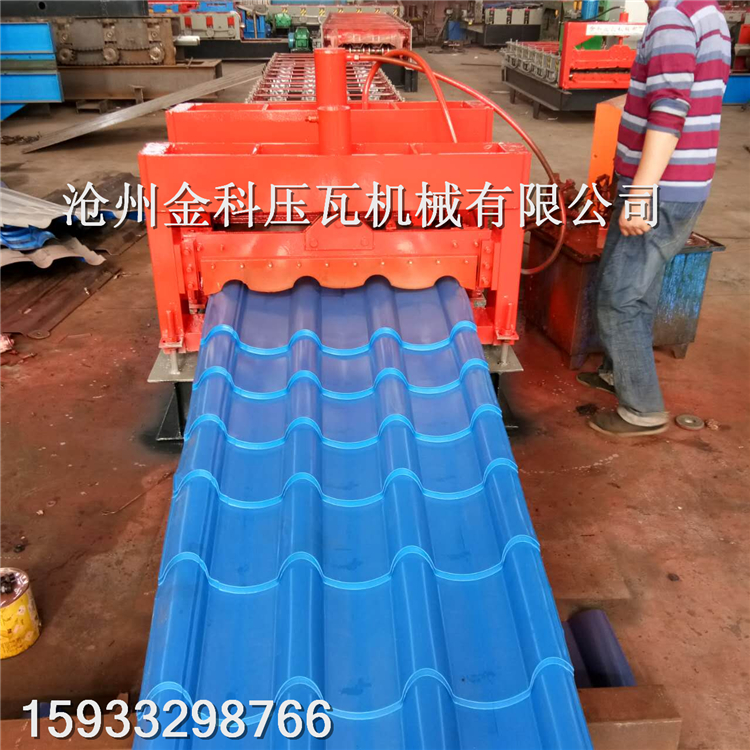

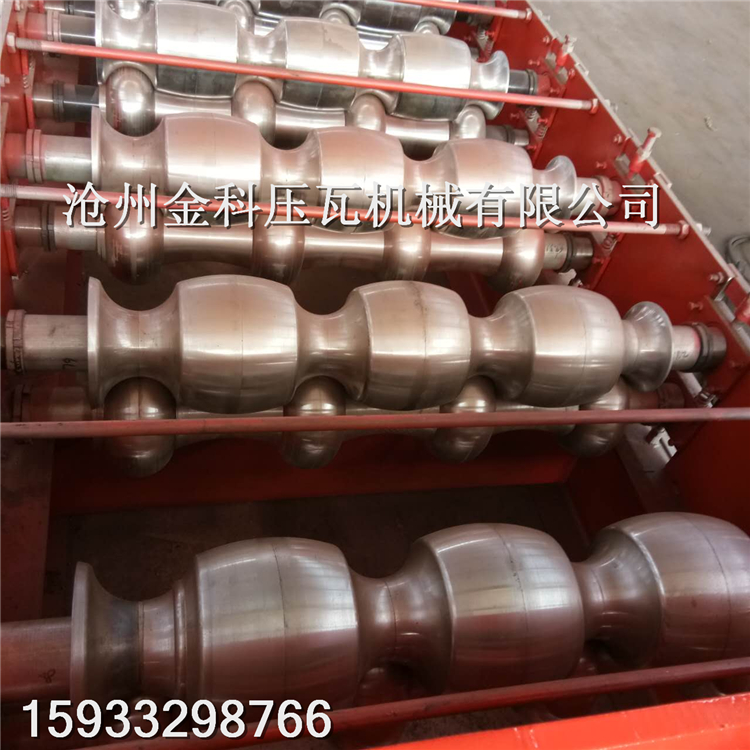

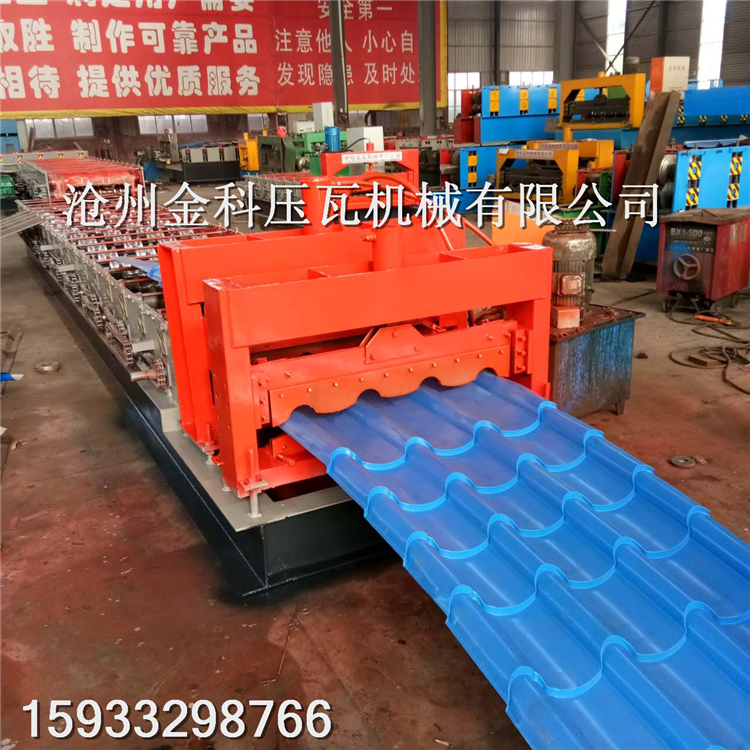

不管是壓瓦機還是冷彎?rùn)C(jī)都是分為四部分，（板材需要沖孔的話，加一道程序）電腦自動控制系統、輥道成型部分、壓型部分、切刀部分。輥道成型部分是由電機拖動，鏈條鏈輪帶動各輥轉動。壓型部分是液壓缸帶動模具上下移動，可以把彩鋼壓成許多節，形似琉璃瓦。切刀部分是液壓缸帶動刀具上下移動，可以把彩色鋼瓦切斷。生產過程如下：彩色鋼板進入輥道成型部分，成型后到壓型部分，壓成等距離一節一節的，電腦控制柜負責計米數剪切。

該機上模沖壓工序：由電動機經過皮帶輪，帶動輸入軸，經小齒輪，大齒輪，帶動上軸，通過一套凸輪機構帶動裝有上模的滑動座上下運動，實現壓瓦。工作臺的轉位是由裝于上軸端頭的齒輪組，傳動撥銷齒輪，撥動裝于六方轉輪軸上的槽輪來實現分度定位，在上軸的兩端各裝有一個與裝在同一軸上與壓制凸輪共軛的回凸輪，通過定位桿與定位盤實現下模在工作位置的   定位。在左右兩側機箱內，安裝有潤滑泵，機器工作時經過油管向各摩擦運動部位輸送潤滑油。
