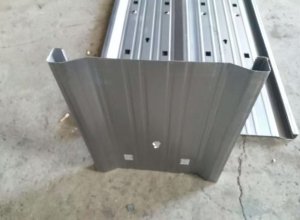

電除塵陽極板的應用

90軸，18排

成型部分輥壓成型系統由機架、傳動部件及冷彎成型輥輪組等組成。分為精工式車輪旋轉成型，成型效果好，減少輪子和原材料之間的摩擦力，調試方便、。

切斷部分剪切刀Cr12高溫淬火。切斷系統由機架，模具，油缸等組成

工作流程（送毛坯料）開卷——導向進料——-輥壓成型——定長切斷——成品出板

人工點固好工件，人工上卷，進入PLC操作頁面——按“啟動”鈕——板材自動進入——開始按設定的程序進行——達到設定的尺寸后自行切斷，此設備的自動壓板成型完成。

進料導向平臺主機進料口處設置左右導向裝置。工作時，原材料板材兩側經左右導向進入主機，使原材料板材與輥壓成型系統保持正確的位置?？赏ㄟ^手動螺桿機構調節導向位置，且左右獨立可調。

電控系統采用信捷PLC控制，變頻器調速，能實現整機自動化生產?？稍O(shè)定批次、工件長度、數量等。

操作方式：輸入屏+按鈕。歐姆龍編碼器計數，具有計數及記長功能。

變頻器可減少切斷長度誤差，性能穩定，壓型剪切沖孔長度誤差為±2mm

注意事項供電電源輸入：三相380V  電網電壓波動：≤±10%

前后左右距離墻壁等遮攔物1米以上
