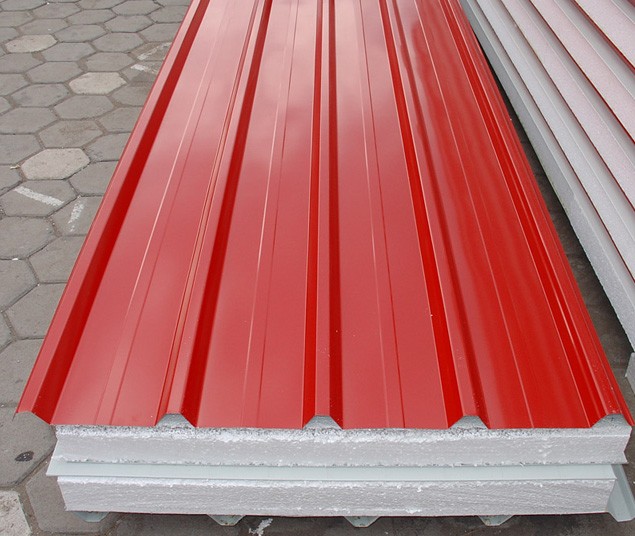

復合板成型設備是把彩涂鋼卷壓成型后用粘合劑復合在較厚的內芯材料的兩面，形成了一種、重量輕、隔熱保溫、外形美觀的新型建筑材料。

　　復合板成型設備廣泛應用于輕鋼結構建筑的頂層及墻體，產品具有色澤鮮艷，無需二次裝飾的特點。

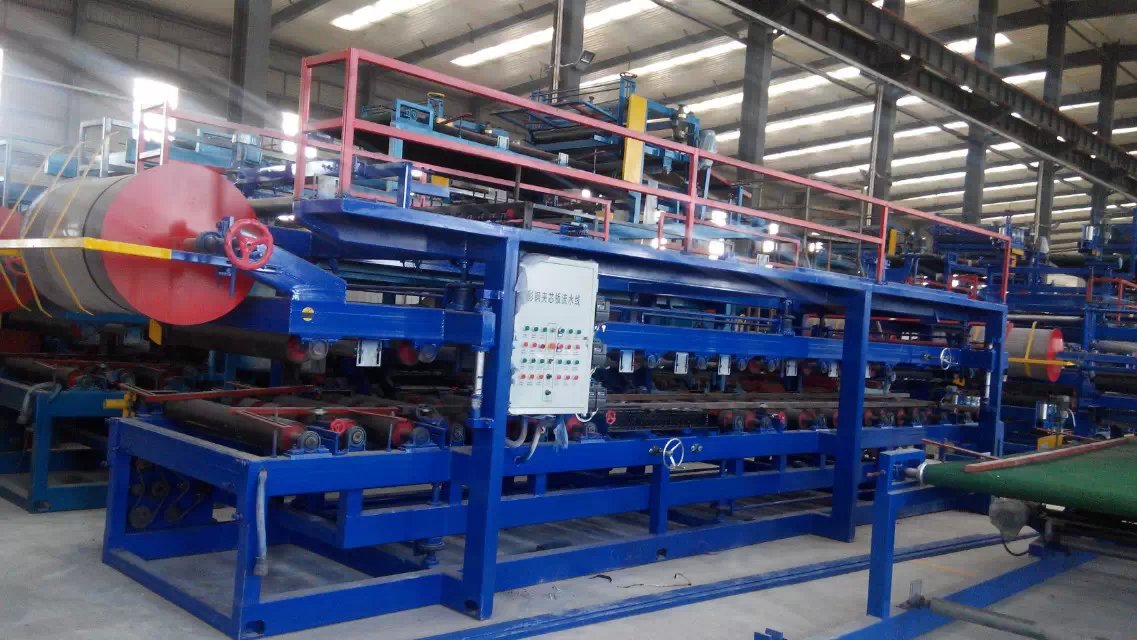

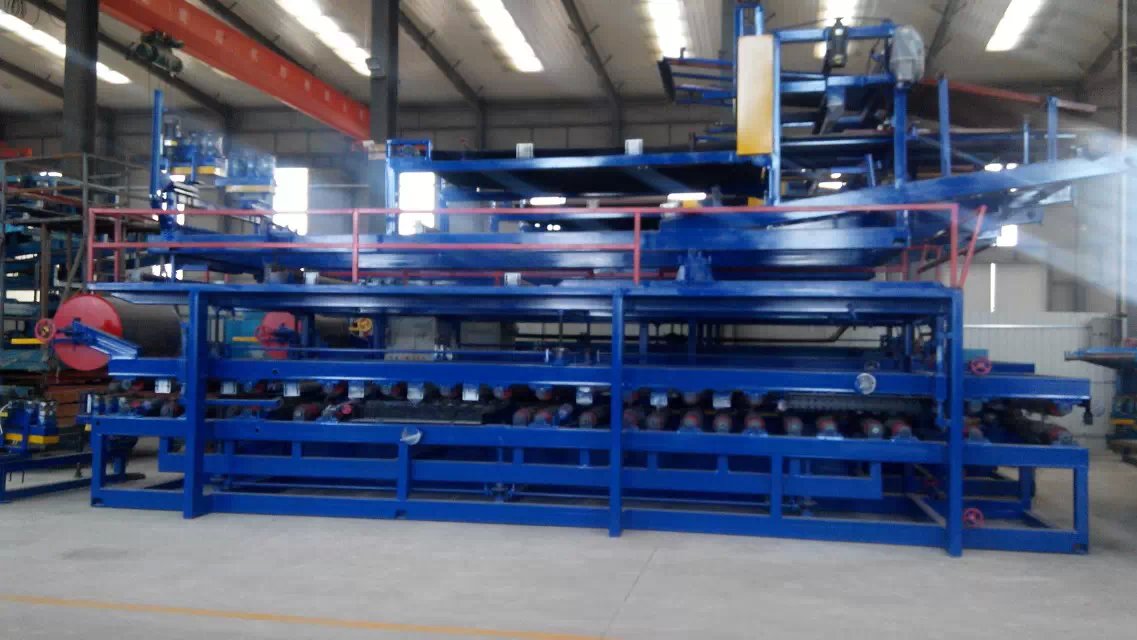

　　復合板成型設備能一次性復合成瓦楞型復合板，全套流水線由裝料開卷系統、成型系統、切斷裝置、復合系統(壓筋、涂膠、加溫、復合、卷邊、開槽、整邊、氣動、自動切斷)組成，整個過程由電腦控制，是生產工業廠房、倉庫等房面板和墻板的設備。

　　復合板成型設備采用的生產工藝以氣、電、機械為一體，是生產加芯彩鋼夾芯板的機械設備。

　　復合板成型設備工作速度采用電腦控制無級調速，使該生產線運行速度穩定，操作簡單。

　　復合板成型設備根據用戶的需求，長度由電腦定位控制，該系統定位   ，且在觸摸屏上定時顯示，并自動計數、   。

　　復合板成型設備主要工藝流程：

　　進料→防卷→封板成型→→壓槽→滴膠→加熱→卷邊→插口→成型→開槽→長度

　　設定→剪斷（鋼板）→成品輸出

泡沫全套生產線總功率是30千瓦，總長度33米，產速度0—20米/分鐘，

可壓板厚度0.1mm—0.5mm，產品厚度50mm—300mm。

巖棉全套生產線總功率是32千瓦，總長度40米，生產速度0—20米/分

 ，可壓板厚度0.1mm—0.5mm，產品厚度50mm—300mm。

一 、    放料機構

1、  采用螺旋撐起左右可調帶剎車整體支架。

2、  可支撐重量小于5噸

3、  可支撐寬度1250mm以下。

二、    壓型機構

1、  采用250H鋼焊接而成。

2、  中板厚度12mm

3、  軸徑：70mm

4、  排數：泡沫機為13排。巖棉雙層機下層950扣帽式為147排，

上層為13排。

5、  壓輥材質：45號，表面鍍硬絡。

6、  傳動方式：采用行星擺線減速機鏈條傳動。

7、  功率：3千瓦

8、  進料平臺：加裝平板切割機。

9、  外形尺寸：長7.5米，寬1.8米，高1.3米

10、       重量：泡沫機3噸。巖棉雙層機6噸

三、   復合部分

1、  該部分有壓筋、涂膠、加溫、復合、卷邊、開槽

、整邊。

2、  主機采用變頻調速。

3、  上下厚度電動可調。

4、  復合平軸直徑：150mm，材質鐵軸外包膠，抗磨。

5、  泡沫機平軸20根，瓦楞軸6根。巖棉主機平軸20根，瓦楞軸6根，

     巖棉加長主機平軸26根，瓦楞軸9根。

6、  傳動方式：傳動軸和鏈條兩種方式共同組成。

7、  減速機傳動功率：3千瓦，5號行星擺線減速機。巖棉減速機傳動功

     率5.5千瓦5號。

8、  大架全部采用方管焊接而成，了設備的穩固性和平穩運行。

9、  主機外形尺寸：泡沫長11.5米×寬2.3米×高2.5米。

巖棉①長14.5米×寬2.3米×高2.5米

②長15.5米×寬2.3米×高2.5米

四、   電氣部分

1、  采用三晶低壓電氣控制。（可根據客戶要求定做）

2、  配置：可編程三晶PLC及三晶變頻器，使設置的長度   加準確。

3、  七寸真彩觸摸屏，所有編程功能簡單實用。
